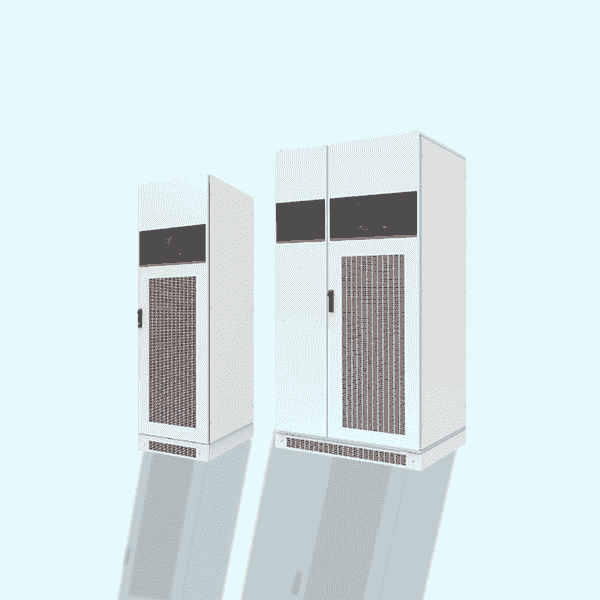

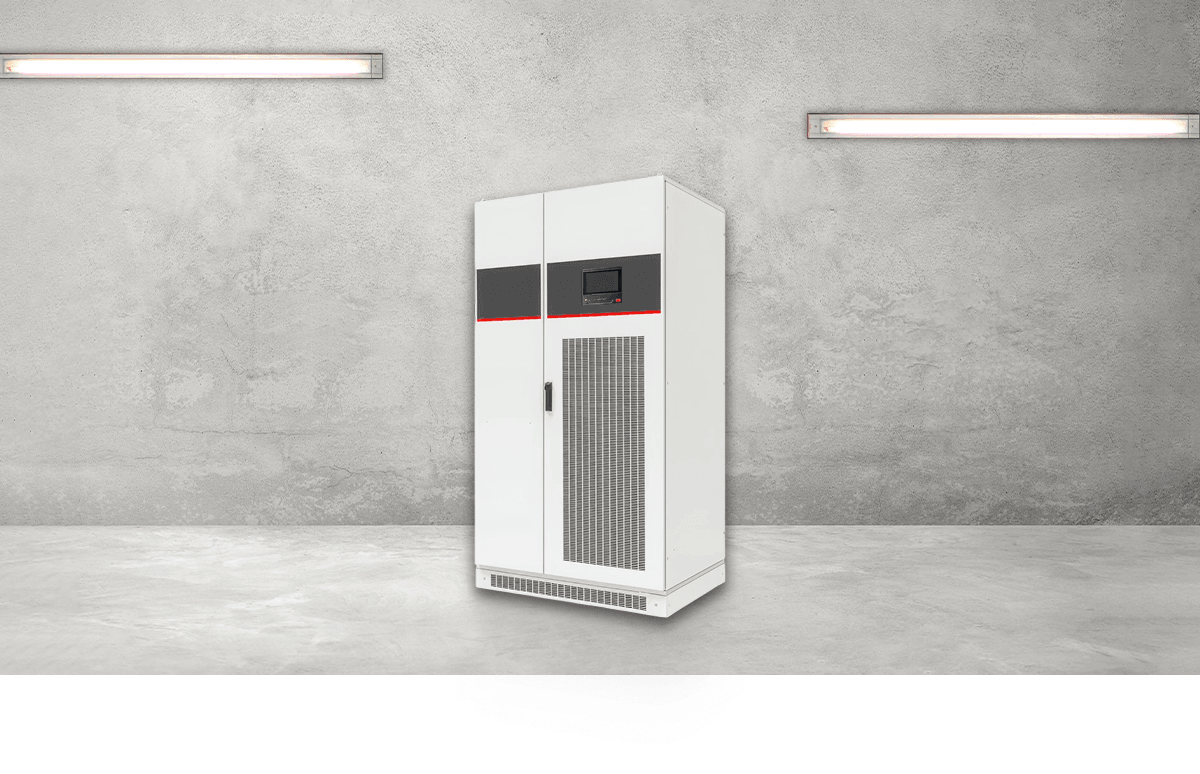

    FR-UK33 GEL Series

    Os produtos residenciais FR-UK33 GEL Series da série Rack foram especialmente projetados para aplicações residenciais pela Sunred. Ela tem vários módulos de bateria e cada módulo tem um BMS inteligente integrado, que oferece grandes vantagens em termos de segurança, ciclo de vida, densidade de energia e faixa de temperatura.

    Modelo: FR-UK33 GEL Series

    Parâmetro de INPUT

    Voltagem (Vac): L-L: 286-476 (305-476 em carga máxima)

    Frequencia (Hz): 50/60±10%

    Fator em potência: ≥0.99

    THDi: ≤3% (carga total resistiva)

    Phase: 3W+N+PE

    Parâmetro de BYPASS

    Voltagem (Vac): -25%/-20%/-15%/-10% (padrão -20%) ~ +10%/+15%/+20% (padrão +15%)

    Frequencia (Hz): ±5%/±10% (default ±10%)

    Overload: 130%: longo termo; 170%:10min; 200% 1min; acima 200%: 5s

    Parâmetros de OUTPUT

    Voltagem (Vac): L-L: 380/400/415±1%

    Frequencia (Hz): 50/60±0.2Hz

    Fator em potência: 0.9

    THDv: ≤1% (carga total resistiva), ≤5% (carga total não linear)

    AC/AC Efficiency (Max.): 94%

    Overload: 105%: longo termo; 130% 10min; 155% 1min; acima 155%: 1s

    Tempo de transferência (ms): 0 (Modo de rede elétrica - Modo de bateria), ≤1 (Modo de rede elétrica - Modo Bypass)

    Fator Crest: 3:1

    Parâmetro de Bateria

    Tipo de bateria: Baterias de íon-lítio S3/chumbo-ácido

    Voltagem (Vac): 384 (348-480 em carga máxima)

    Corrente de carga (A): 5 (5-10) // 10 (5-30) // 15 (5-30) // 20 (5-40)

    Parâmetro de Gerais

    Comunicação: RS485/RS232, contato seco. Opcional: SNMP card

    Tela: 7" touch screen

    Noise (dB): <70

    Temperatura de trabalho (°C): -5~40

    Altitude (m): 2000

    Umidade relativa: 0 ~ 95%, sem condensação

    Agência/Certificação/Conformidade: EN IEC 62040-1, EN IEC 62040-2

    Dimension (W×D×H)(mm): 600×800×2000 // 1000×800×2000

    Peso (kg): 288±5% // 345±5% // 372±5% // 405±5% // 470±5% // 505±5% // 720±5% // 780±5% // 1095±5%

  • Section image

    Confiabilidade

    ● Proteção de retorno de energia, suporta carga elétrica
    ● Ampla faixa de tensão de entrada, adequada para diferentes ambientes de rede elétrica
    ● Revestimento anticorrosivo para todas as placas de circuito impresso, à prova d'água, poeira e névoa salina
    ● Design redundante, melhora a confiabilidade do sistema
    ● Design redundante 3*2
    Section image

    Inteligecia

    ● Função de teste de bateria, conexão da bateria à rede elétrica para suportar testes de carga leve

    ● Teste de autocarga, economizando energia elétrica e conta de luz

    ● Detecção do estado de saúde do capacitor e do ventilador, gerenciando a vida útil dos componentes críticos

    ● Modo de armazenamento de energia, planeje seu uso de eletricidade para economizar dinheiro

    Section image

    Flexibilidade

    ● Contato seco programável
    ● Ampla gama de baterias
    ● Compatível com baterias de íons de lítio
    Section image

    Energia Verde

    ● Baixa distorção harmônica total, THDi <5%, THDv <1%
    ● Eficiência CA-CA: 94%, eficiência do modo ECO: 99%
    ● Ruído <65 dB, mais amigável ao usuário e ao meio ambiente
